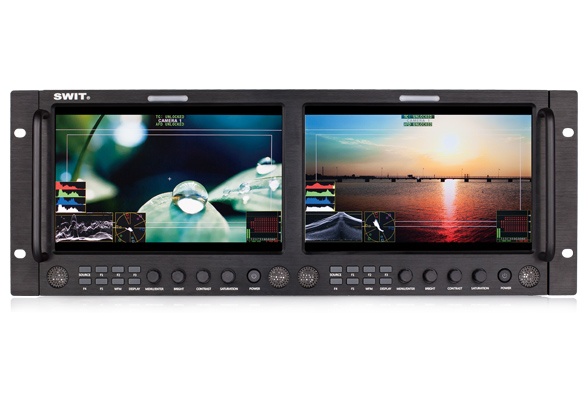

Monitor M-1093F LCD duplo de 9" FHD para rack

LCD IPS de 9 polegadas
Painel IPS com retroiluminação LED

O M-1093F utiliza dois painéis LCD IPS (*In-Plane Switching*) de 9 polegadas, com resolução Full HD de 1920×1200, retroiluminação LED e taxa de contraste de 1000:1. O ângulo de visão é de 170° na horizontal e 170° na vertical.

Interfaces de Entrada/Saída
SDI / HDMI® / CVBS / Áudio Analógico

Cada tela LCD do M-1093F suporta:
Entrada 2K/3G/HD/SD-SDI × 2
Saída *loop* 2K/3G/HD/SD-SDI × 2
Entrada HDMI® 1.3 × 1
Saída *loop* HDMI® 1.3 × 1
Entrada CVBS × 1
Saída *loop* CVBS × 1
Entrada de áudio analógico de 3,5 mm × 1
Saída de áudio analógico de 3,5 mm × 1

Padrões de Análise de Vídeo
Waveform (Forma de onda) / Vectorscope / Histograma

O M-1093F suporta padrões de análise de vídeo, incluindo: Waveform (Y/Pb/Pr/R/G/B), Vectorscope e Histograma (R/G/B/Y). Esses recursos convertem informações de qualidade do vídeo digital (Luminância, Cor, Saturação, etc.) em padrões visuais que podem ser ativados ou desativados individualmente, com opções para selecionar a posição de exibição (Cima/Baixo/Esquerda/Direita), tamanho, cor e nível de transparência.

Monitoramento de áudio embarcado
Medidores de até 16 canais com alerta e seleção de saída

O M-1093F suporta a exibição de medidores de áudio embarcado (16 canais via SDI e 8 canais via HDMI®), com marcações e alertas de anomalia de áudio. Os usuários também podem selecionar quaisquer 2 canais de áudio para saída via conector de 3,5 mm ou alto-falantes. A posição do medidor de áudio pode ser definida em qualquer um dos quatro cantos da tela, e é possível optar por exibir apenas 2 canais, 8 canais ou todos os 16 canais. Além disso, as marcações de escala, as informações de alerta e a transparência do medidor de áudio são configuráveis. Exibição de UMD e Text-Tally
Protocolo TSL 3.1 / 4.0

O M-1093F suporta a exibição de UMD e Text-Tally via protocolo TSL 3.1/4.0, com seleção de endereços TSL de 1 a 126 e exibição de até 8 caracteres. A entrada de sinal UMD/TALLY é feita através da porta RJ45 (RS485) no painel traseiro do monitor.

Peaking, modo R/G/B/Mono, Zebra, False Color
Timecode, atraso H/V, AFD, marcadores de escala

Luz TALLY de 3 cores
Entrada de sinal RJ45 (RS485)

Há luzes TALLY frontais nas cores vermelha, verde e amarela em cada tela, e os usuários podem definir a configuração dos pinos da porta RJ45 para controlar essas luzes.

Atualização de Firmware via USB
O monitor possui uma porta USB padrão no painel traseiro para atualização de firmware. Os usuários podem baixar o arquivo de firmware mais recente para um pendrive e conectá-lo diretamente ao monitor M-1093F para realizar a atualização, sem necessidade de conexão com um PC.

Fonte de Alimentação
O M-1093F conta com um conector XLR de 4 pinos para entrada de alimentação DC (6,5-24V) que atende a ambas as telas; um adaptador AC-DC é fornecido e fixado no painel traseiro do monitor.

Instalação
O M-1093F foi projetado para montagem padrão em rack de 19 polegadas, ocupando uma altura de 4U. O monitor permite inclinação de ±30° (para cima e para baixo) quando instalado no rack.

Principais caracaterísticas

• Painel LCD IPS de 9 polegadas ×2
• Resolução de 1920×1200, contraste de 1000:1
• Montagem em rack de 19 polegadas 4U, com rotação de ±30°
• Monitoramento 2K/3G/HD/SD-SDI, HDMI® e CVBS
• Medidores de áudio integrados de 16 canais com alerta
• Selecione quaisquer 2 canais de áudio para saída.
• Forma de onda Y/Cb/Cr/R/G/B e linha única
• Vetorscópio, histograma R/G/B/Y
• AFD, atraso H/V, R/G/B/Mono, Falsa cor
• Exibição de TALLY de texto e UMD TSL
• Listras de zebra, Assistente de foco de pico
• Exibição do código de tempo SDI
• Marcador 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Luz TALLY e controle GPI
• Atualização de firmware USB

Especificações

Modelo M-1093F

Desempenho do LCD
Tamanho  9 polegadas × 2

Área de exibição  191,52×119,70mm

Resolução  1920×1200

Proporção  16:9 (4:3 ajustável)

Brilho   450cd/m²

Contraste   1000:1

Cor  16,77 milhões de núcleos

Ângulo de visão   Horizontais: 170°; Vertical: 170°

Entrada (cada LCD)
BNC ×2
Entrada 2K/3G/HD/SD-SDI x2
BNC ×1
Entrada composta
HDMI®×1
Entrada HDMI®  3,5 mm × 1
Entrada de áudio analógica

Saída (cada LCD)
BNC ×2
Saída de loop 2K/3G/HD/SD-SDI
BNC ×1
Saída de loop composta HDMI®×1
Saída de loop HDMI®
3,5 mm × 1
Saída de áudio analógica SDI, HDMI®

Formato de vídeo SDI
2048×1080p (60/59,94/50/30/29,97/25/24/ 23,98)
2048×1080i (60 / 59,94 / 50)
1080p (60 / 59,94 / 50)
1080i (60 / 59,94 / 50)
1080p (30 / 29,97 / 25 / 24 / 23,98)
1080psf (30 / 29,97 / 25 / 24 / 23,98)
720p (60 / 59,94 / 50)
480i (59,94)
576i (50)

HDMI®

480i/ 576i / 480p / 576p
1080i (60 / 59,94 / 50)
720p (60 / 59,94/50)
1080psf (30/29,97/25/24/23,98)
1080p (60/59,94/50/30/29,97/25/24/23,98)

CVBS   NTSC/PAL

Em geral
Tensão de entrada  CC 6,5 V - 24 V

Consumo de energia  ≤36W

Temperatura de trabalho   0°C a +40°C

Umidade de trabalho  10% a 90%

Temperatura de armazenamento  -15°C a +60°C

Umidade de armazenamento  10% a 90%

Peso líquido (sem embalagem)  2,8kg

Dimensões do produto (sem embalagem)   484×177×112,8mm

Peso bruto (com embalagem)  3,6kg

Dimensões da embalagem 580×220×145mm
