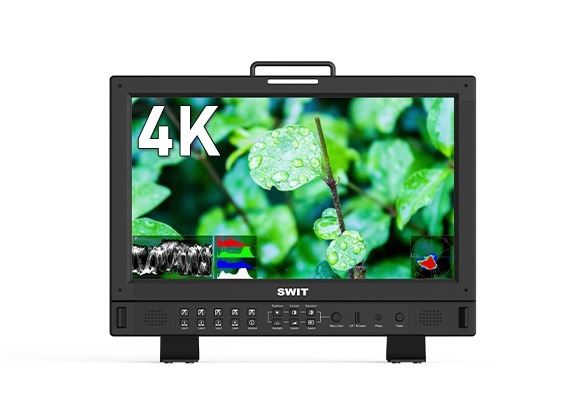

Monitor de campo BM-U175 17.3" 4K/8K 12GSDI

Monitor 4K de 17,3 polegadas
Painel UHD, 91,5% DCI-P3

O BM-U175 utiliza um painel LCD de 17,3 polegadas (8-bit+2FRC) com resolução UHD (3840×2160), retroiluminação LED de 300 nits, taxa de contraste de 800:1 e gama de cores DCI-P3 de 91,5%. O ângulo de visão é de 178° na horizontal e 178° na vertical.

Múltiplas interfaces 4K/8K
12G-SDI (4 entradas / 4 saídas), com suporte para:
4K Single Link; 4K Quad Link e 8K Quad Link
HDMI® 2.0 (4K60P)
12G-SDI via fibra SFP (Opcional *)
IP ST2110 via fibra SFP (Opcional **)

* Receptor SFP para 12G-SDI: recomenda-se Embrionix EB12LC2R-MNR-P ou MPT-SDI-12GR35-20;
** Transceptor SFP para ST.2110: recomenda-se Embrionix EB22LC2B-SN (até 1080p50/60).

Modos de exibição

Suporta entrada 4K Single Link (via 12G-SDI, HDMI® 2.0 ou 12G-SDI via SFP) e entradas 4K Quad Link (4x 3G-SDI) ou 8K Quad Link (4x 12G-SDI).

Também permite a entrada de 4 vídeos 4K independentes para visualização múltipla (multiview), suportando formatos mistos de entrada (12G/6G/3G/HD-SDI e HDMI® 2.0/1.4/1.3), além de oferecer recursos como waveform, vetorscópio, medidores de áudio, EOTF e seleção de gama de cores para cada entrada. EOTFs HDR/SDR
O BM-U175 oferece suporte a EOTFs HDR (HLG, Dolby Vision PQ, SONY S-Log3) e SDR (Gamma 1.0/1.8/2.2/2.4/2.6), além de permitir a seleção de gama de cores entre nativo do LCD, BT.709, DCI-P3 e BT.2020.

Configuração Automática via Payload ID
Suporta a identificação do Payload ID do sinal de vídeo de entrada; o monitor configura automaticamente a EOTF (HDR/SDR), a gama de cores, a faixa de entrada, o espaço de cor e a profundidade de cor com base nas informações do Payload ID.

Visualização Múltipla de CG e EOTF

Permite replicar uma única fonte de entrada em 4 janelas, exibindo simultaneamente diferentes configurações de HDR/SDR e gama de cores. Isso possibilita obter uma referência precisa ao produzir conteúdo HDR e SDR simultaneamente.

Autocalibração de 3DLUT
Via X-rite i1 ou JETI Specbos 1211 ou 2501

Com software de calibração 3DLUT integrado, o monitor suporta a conexão direta de sondas X-rite i1 e Jeti Specbos 1211/2501 à sua porta USB.
O monitor gera padrões de cor, as sondas fazem a leitura e enviam as informações de cor ao monitor via USB. Em seguida, o monitor compara a diferença de cor, gera a tabela 3DLUT e realiza a calibração automaticamente.
Tempo de calibração: X-rite i1 (15 min), Specbos 1211/2501 (45 min). Resultado da calibração: ∆E≤1,0.

Áudio/Vídeo com Latência Zero
Suporta modo de latência zero (menos de 1/100 de quadro) com fontes de entrada 4K, oferecendo um modo especial de processamento de imagem para monitoramento de sincronia labial (lip-sync).

LUTs de Conversão Log para HDR/SDR
O monitor possui LUTs integradas para conversão de diversos formatos Log de câmera para HLG1000, PQ1000 e Rec.709 SDR, incluindo Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm, entre outros.
Também é possível carregar LUTs de usuário via unidade USB, com suporte para arquivos 3D LUT (.cube) de tamanho 17x17x17.

Padrões de Áudio
Exibição de medidores de áudio embutido com até 16 canais e seleção de quaisquer 2 canais para saída via alto-falante ou conector de fone de ouvido de 3,5 mm.
Além disso, os monitores BM-U suportam padrões de visualização Lissajous e de som surround 5.1+2.

Diagrama de Olho (Eye Pattern)
Diagrama de olho integrado para verificar a qualidade da transmissão de vídeo de entrada via cabo SDI, especialmente a qualidade 12G-SDI.

Controle Remoto via Servidor Web (IP)
O BM-U175 suporta controle remoto via servidor web através de conexão Ethernet LAN.
Utilize o navegador do computador para acessar o painel de controle do monitor e selecionar fontes de entrada, ajustar parâmetros de imagem, configurar funções de vídeo/áudio, atribuir teclas de função, etc., sem a necessidade de instalar aplicativos.

Montagem em Rack de 19 Polegadas
O monitor BM-U175 inclui um par de suportes laterais (orelhas de rack) na embalagem para instalação em racks padrão de 19 polegadas, ocupando 7U de altura.

Principais características

• Painel LCD de 17,3 polegadas, resolução 3840×2160
• 4 entradas e 4 saídas 12G-SDI, compatível com entrada 8K, entrada HDMI® 2.0
• Entrada 12G-SDI via fibra SFP (opcional)
• Entrada IP ST2110 via fibra SFP (opcional)
• Autocalibração de 3D LUT sem necessidade de PC
• Latência zero de áudio/vídeo para sincronia labial (lip-sync)
• HDR EOTF: HLG/PQ/S-Log3
• Configuração automática de Payload ID
• LUTs De-log integradas para múltiplas câmeras
• Carregamento de 3D LUTs do usuário via USB
• Waveform / Vetorscópio / Histograma
• Assistente de foco / False Color / Zebra
• Medidores de áudio de 16 canais / Lissajous
• Controle remoto via servidor web IP
• Exibição de TSL UMD e Tally de texto
• Atualização de firmware via USB
• Montagem em rack de 19 polegadas, altura de 7U

Especificações

Modelo            BM-U175

Desempenho do LCD:  Tamanho    17,3 polegadas

Área de exibição:   381,88 × 214,82 mm

Resolução  3840 × 2160

Proporção de tela   16:9

Brilho  300 nits

Contraste  800:1

Profundidade de cor   16,77 milhões de cores, 8 bits

Processamento de sinal   18 bits

Ângulo de visão   178° (H) / 178° (V)

Entrada   BNC ×4

Entrada 12G/6G/3G/HD/SD-SDI
HDMI® ×1
Entrada HDMI® 2.0
SFP ×1
Entrada de fibra óptica (via adaptador SFP opcional)  RS485 ×1
Entrada TSL 3.1/4.0 UMD   RS485 ×1
Entrada GPI (Tally)
RJ45 ×1
Entrada Ethernet 1000M para controle IP via servidor web

Saída
BNC ×4
Saída de loop 12G/6G/3G/HD/SD-SDI
RS485 ×1
Saída TSL 3.1/4.0 UMD
Áudio analógico

Fone de ouvido e alto-falante (3,5 mm)

Formato de vídeo

SDI 1/2/3/4

4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
2048×1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
2048×1080i (50 / 59,94 / 60)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080i (60 / 59,94 / 50)
1080psf (30 / 29,97 / 25 / 24 / 23,98)
720p (60 / 59,94 / 50)
480i (59,94), 576i (50)

Quad Link 4K (Cada canal)
2048×1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)

Quad Link 8K (Cada canal)
4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)

HDMI®
4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080i (60 / 59,94 / 50)
720p (60 / 59,94 / 50)

Geral
Tensão de entrada   12 V–17 V CC, 100–240 V CA, 50/60 Hz

Consumo de energia  60 W

Temperatura de operação  0 °C a +50 °C

Umidade de operação  10% a 90%

Temperatura de armazenamento  -15 °C a +60 °C

Umidade de armazenamento  10% a 90%

Peso líquido (sem embalagem)   5,9 kg

Dimensões do produto (sem embalagem)  436 × 310,8 × 89 mm

Peso bruto (com embalagem)   8,55 kg

Dimensões da embalagem   530 × 195 × 405 mm
