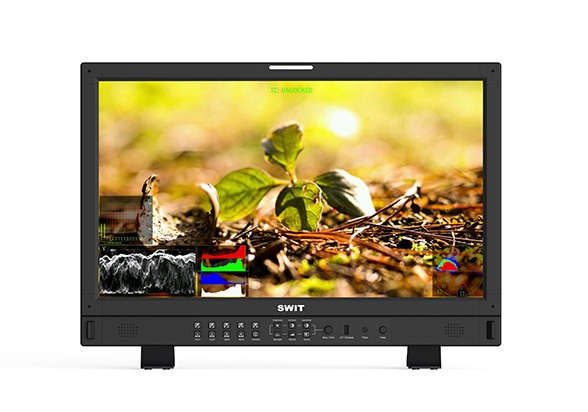

Monitor Studio Swit BM-U245HDR 23.8" 4K/8K 12GSDI (Pré-venda)

Painel 4K de 23,8 polegadas e 1000 nits,
cobertura de 89% do espaço de cor Rec.2020

O BM-U245HDR utiliza um painel LCD de 10 bits e 23,8 polegadas, com resolução UHD (3840×2160), retroiluminação LED de 1000 nits, taxa de contraste de 1000:1 e cobertura de gama de cores de 91,9% DCI-P3 e 89% Rec.2020. O ângulo de visão é de 178° na horizontal e 178° na vertical.

Múltiplas interfaces 4K/8K
12G-SDI (4 entradas / 4 saídas), com suporte para:
4K Single Link; 4K Quad Link e 8K Quad Link
HDMI® 2.0 (4K60P)
12G-SDI via fibra SFP (Opcional *)
IP ST-2110 via fibra SFP (Opcional **)

* Receptor SFP para 12G-SDI: recomenda-se Embrionix EB12LC2R-MNR-P ou MPT-SDI-12GR35-20;
** Transceptor SFP para ST-2110: recomenda-se Embrionix EB22LC2B-SN (até 1080p50/60).

Modos de exibição

Suporta entrada 4K Single Link (via 12G-SDI, HDMI® 2.0 ou 12G-SDI via SFP) e entradas 4K Quad Link (4x 3G-SDI) ou 8K Quad Link (4x 12G-SDI).

Também permite a entrada de 4 vídeos 4K independentes para visualização múltipla (multiview), suportando formatos mistos (12G/6G/3G/HD-SDI e HDMI® 2.0/1.4/1.3) e oferecendo recursos como waveform, vetorscópio, medidores de áudio, EOTF e seleção de gama de cores para cada entrada. HDR HLG/PQ/S-Log3

O BM-U245HDR possui um painel LCD nativo de alto brilho (1000 nits) e suporta monitoramento em HLG (Hybrid Log Gamma), Dolby Vision PQ e Sony S-Log3 HDR.

Correspondência de EOTF HDR

Configuração automática via Payload ID
Suporta a identificação do Payload ID do sinal de vídeo de entrada; o monitor ajusta automaticamente as configurações de EOTF (HDR/SDR), gama de cores, faixa de entrada, espaço de cor e profundidade de cor com base nas informações do Payload ID.

Visualização múltipla de gama de cores (CG) e EOTF

Permite replicar uma única fonte de entrada em 4 janelas, exibindo simultaneamente diferentes configurações de HDR/SDR e gama de cores. Isso possibilita obter uma referência precisa ao produzir conteúdo em HDR e SDR simultaneamente.

Calibração automática de 3DLUT
Com X-rite i1 ou JETI Specbos 1211 ou 2501

Graças ao software de instalação 3DLUT integrado, o monitor oferece suporte à conexão direta de sondas X-rite i1 e Jeti Specbos 1211/2501 à sua porta USB.

O monitor gera padrões de núcleos e as sondas fazem a leitura, enviando as informações de cor para o monitor via USB. Em seguida, o monitor compara a diferença de cor, gera a tabela 3DLUT e realiza a experiência automaticamente.
Tempo de permanência: X-rite i1 – 15 min; Specbos 1211/2501 – 45 min. Resultado da confiança: ∆E ≤ 1,0.

Latência zero de áudio/vídeo
Suporta modo de latência zero (menos de 1/100 quadro) em fontes de entrada 4K, para modo de processamento de imagem especial para monitoramento de sincronização labial.

LUTs de cancelamento de registro HDR/SDR
O monitor possui registros multicâmera integrados para LUTs de conversão SDR HLG1000, PQ1000, Rec 709, incluindo Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm etc.
Você também pode fazer upload de LUTs de usuário para monitorar por disco USB, suporta arquivos de cubo 3DLUT 17x17x17.

Vários padrões de análise de vídeo

Padrões de áudio
Os medidores de áudio incorporados no máximo de 16 canais exibem e selecionam qualquer áudio de 2 canais para saída via alto-falante ou tomada de fone de ouvido de 3,5 mm.
Além disso, os monitores BM-U suportam padrões de som surround Lissajous e 5.1+2.

Padrão de olho
Padrão ocular integrado para verificar a qualidade da transmissão de vídeo de entrada via cabo SDI, especialmente a qualidade 12GSDI.

Principais caraterística

• Painel LCD de 23,8 polegadas, resolução 3840×2160
• Retroiluminação LED de alto brilho (1000 nits)
• HDR HLG/PQ/S-log3, configuração automática de Payload ID
• 4 entradas e 4 saídas 12G-SDI, pronto para entrada 8K, entrada HDMI® 2.0
• Entrada 12G-SDI via fibra óptica SFP (Opcional)
• Entrada IP ST2110 via fibra óptica SFP (Opcional)
• Entrada de fibra SFP 12G convertida para saída 12G-SDI
• Autocalibração 3D LUT sem necessidade de PC
• Latência zero de áudio/vídeo para sincronia labial (lip-sync)
• LUTs De-log para múltiplas câmeras integradas
• Carregamento de 3D LUTs do usuário via USB
• Waveform / Vetorscópio / Histograma
• Assistente de foco / False Color / Zebra
• Medidores de áudio de 16 canais / Lissajous
• Controle remoto via servidor web IP
• Exibição de TSL UMD e texto TALLY
•  Atualização de firmware via USB

Especificações

Desempenho do LCD

Tamanho  23,8 polegadas

Área de exibição  527,04 × 296,46 mm

Resolução  3840 × 2160

Proporção de tela  16:9

Brilho  1000 nits

Contraste  1000:1

Profundidade de cor  1,073 bilhão de cores, 10 bits

Processamento de sinal  18 bits

Ângulo de visão  178° (H) / 178° (V)

Entrada
BNC ×4   Entrada 12G/6G/3G/HD/SD-SDI
HDMI® ×1   Entrada HDMI® 2.0
SFP ×1   Entrada de fibra óptica (via adaptador SFP opcional)
RS485 ×1   Entrada TSL 3.1/4.0 UMD
RS485 ×1    Entrada GPI (Tally)
RJ45 ×1   Entrada Ethernet 1000M para controle IP via servidor web

Saída
BNC ×4   Saída de loop 12G/6G/3G/HD/SD-SDI
RS485 ×1  Saída TSL 3.1/4.0 UMD
Áudio analógico   Fone de ouvido e alto-falante (3,5 mm)

Formato de vídeo
SDI 1/2/3/4

4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
2048×1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
2048×1080i (50 / 59,94 / 60)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080i (60 / 59,94 / 50)
1080psf (30 / 29,97 / 25 / 24 / 23,98)
720p (60 / 59,94 / 50)
480i (59,94), 576i (50)

Quad Link 4K (Cada canal)

2048×1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)

Quad Link 8K (Cada canal)

4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)

HDMI®

4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080i (60 / 59,94 / 50)
720p (60 / 59,94 / 50)

Geral
Tensão de entrada CA 100-240 V, 50/60 Hz, CC 12-17 V

Consumo de energia  120 W

Temperatura de operação  0 °C a +50 °C

Umidade de operação  10% a 90%

Temperatura de armazenamento   -15 °C a +60 °C

Umidade de armazenamento  10% a 90%

Peso líquido (sem embalagem)  10,2 kg

Dimensões do produto (sem embalagem)  593 × 405 × 92 mm

Peso bruto (com embalagem)  13,3 kg

Dimensões da embalagem  690 × 170 × 530 mm
