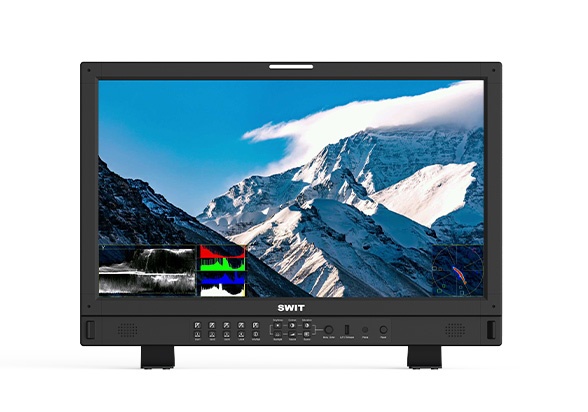

Monitor Studio Swit BM-U245 23.8" 4K/8K 12GSDI (Pré-venda)

Monitor 4K de 23,8 polegadas
Painel UHD, 94,1% DCI-P3

O BM-U245 utiliza um painel LCD de 23,8 polegadas e 10 bits, com resolução UHD (3840×2160), retroiluminação LED de 300 nits, contraste de 1000:1 e gama de cores DCI-P3 de 94,1%. O ângulo de visão é de 178° na horizontal e 178° na vertical.

Múltiplas interfaces 4K/8K
12G-SDI (4 entradas / 4 saídas), com suporte para:
4K Single Link; 4K Quad Link e 8K Quad Link
HDMI® 2.0 (4K60P)
12G-SDI via fibra SFP (Opcional *)
IP ST2110 via fibra SFP (Opcional **)

* Receptor SFP para 12G-SDI: recomenda-se Embrionix EB12LC2R-MNR-P ou MPT-SDI-12GR35-20;
** Transceptor SFP para ST.2110: recomenda-se Embrionix EB22LC2B-SN (até 1080p50/60).

Modos de exibição

Suporta entrada 4K Single Link (via 12G-SDI, HDMI® 2.0 ou 12G-SDI via SFP) e entradas 4K Quad Link (4x 3G-SDI) ou 8K Quad Link (4x 12G-SDI).

Também permite a entrada de 4 vídeos 4K independentes para visualização múltipla (multiview), suportando formatos mistos de entrada (12G/6G/3G/HD-SDI e HDMI® 2.0/1.4/1.3), além de oferecer recursos como waveform, vetorscópio, medidores de áudio,

EOTF e seleção de gama de cores para cada entrada. EOTFs HDR/SDR
O BM-U245 oferece suporte a EOTFs HDR (HLG, Dolby Vision PQ, SONY S-Log3) e SDR (Gamma 1.0/1.8/2.2/2.4/2.6), além de permitir a seleção de gama de cores entre nativo do LCD, BT.709, DCI-P3 e BT.2020.

Configuração Automática via Payload ID
O monitor suporta a identificação do Payload ID do sinal de vídeo de entrada e ajusta automaticamente a EOTF (HDR/SDR), a gama de cores, a faixa de entrada, o espaço de cores e a profundidade de cor com base nas informações do Payload ID.

Calibração Automática de 3DLUT
Via X-rite i1 ou JETI Specbos 1211

Com software de calibração 3DLUT integrado, o monitor suporta a conexão direta de sondas X-rite i1 e Jeti Specbos 1211 à sua porta USB.

O monitor gera padrões de cor e as sondas fazem a leitura, enviando as informações de cor para o monitor via USB. Em seguida, o monitor compara a diferença de cor, gera a tabela 3DLUT e realiza a calibração automaticamente.
Tempo de calibração: X-rite i1 (15 min), Specbos 1211 (45 min). Resultado da calibração: ∆E ≤ 1,0.

Áudio/Vídeo com Latência Zero
Suporte ao modo de latência zero (menos de 1/100 de quadro) para fontes de entrada 4K, utilizando um modo especial de processamento de imagem para monitoramento de sincronia labial (lip-sync).

LUTs de Conversão De-log (HDR/SDR)
O monitor possui LUTs integradas para conversão de logs de diversas câmeras para HLG1000, PQ1000 e Rec.709 SDR, incluindo Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm, etc.
Também é possível carregar LUTs do usuário via unidade USB (suporte a arquivos 3DLUT cube 17x17x17).

Múltiplos Padrões de Análise de Vídeo

Padrões de Áudio
Exibição de medidores de áudio embutido com até 16 canais e seleção de quaisquer 2 canais para saída via alto-falante ou conector de fone de ouvido de 3,5 mm.
Além disso, os monitores BM-U suportam padrões de áudio surround Lissajous e 5.1+2.

Diagrama de Olho (Eye Pattern)
Diagrama de olho integrado para verificar a qualidade da transmissão de vídeo de entrada via cabo SDI, especialmente a qualidade 12G-SDI.

Controle Remoto via Servidor Web (IP)
O BM-U245 suporta controle remoto via servidor web através de conexão Ethernet LAN.
Utilize o navegador do computador para acessar o painel de controle do monitor e selecionar fontes de entrada, ajustar parâmetros de imagem, configurar funções de vídeo/áudio, atribuir teclas de função, etc., sem a necessidade de instalar aplicativos.

Principais características

• Painel LCD de 23,8 polegadas, resolução 3840×2160
• 4 entradas e 4 saídas 12G-SDI, compatível com entrada 8K, entrada HDMI® 2.0
• Entrada 12G-SDI via fibra SFP (Opcional)
• Entrada IP ST2110 via fibra SFP (Opcional)
• Calibração automática de 3D LUT (sem necessidade de PC)
• Latência zero de áudio/vídeo para sincronia labial (lip-sync)
• HDR EOTF: HLG/PQ/S-Log3
• Configuração automática de Payload ID
• LUTs de De-log para múltiplas câmeras integradas
• Carregamento de 3D LUTs do usuário via USB
• Waveform / Vetorscópio / Histograma
• Assistente de foco / False Color / Zebra
• Medidores de áudio de 16 canais / Lissajous
• Controle remoto via servidor web IP
• Exibição de TSL UMD e Tally de texto
• Atualização de firmware via USB

Especificações

Desempenho do LCD

Tamanho   23,8 polegadas

Área de exibição  527,04 × 296,46 mm

Resolução   3840 × 2160

Proporção de tela  16:9

Brilho  300 nits

Contraste  1000:1

Profundidade de cor   1,073 bilhão de cores, 10 bits

Processamento de sinal   18 bits

Ângulo de visão   178° (H) / 178° (V)

Entrada
BNC ×4   Entrada 12G/6G/3G/HD/SD-SDI
HDMI® ×1   Entrada HDMI® 2.0
SFP ×1    Entrada de fibra óptica (via adaptador SFP opcional)
RS485 ×1   Entrada TSL 3.1/4.0 UMD
RS485 ×1    Entrada GPI (Tally)
RJ45 ×1     Entrada Ethernet 1000M para controle IP via servidor web

Saída
BNC ×4   Saída de loop 12G/6G/3G/HD/SD-SDI
RS485 ×1   Saída TSL 3.1/4.0 UMD
Áudio analógico   Fone de ouvido e alto-falante (3,5 mm)

Formato de vídeo
SDI 1/2/3/4

4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
2048×1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
2048×1080i (50 / 59,94 / 60)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080i (60 / 59,94 / 50)
1080psf (30 / 29,97 / 25 / 24 / 23,98)
720p (60 / 59,94 / 50)
480i (59,94), 576i (50)

Quad Link 4K (Cada canal)

2048×1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)

Quad Link 8K (Cada canal)

4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)

HDMI®

4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
3840×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98)
1080i (60 / 59,94 / 50)
720p (60 / 59,94 / 50)

Geral
Tensão de entrada   CC 12V-17V, CA 100-240V, 50/60Hz

Consumo de energia  70W

Temperatura de operação  0°C a +50°C

Umidade de operação   10% a 90%

Temperatura de armazenamento  -15°C a +60°C

Umidade de armazenamento   10% a 90%

Peso líquido (sem embalagem)   8,87 kg

Dimensões do produto (sem embalagem)   581 × 392 × 89 mm

Peso bruto (com embalagem)  12,1 kg

Dimensões da embalagem   690 × 170 × 530 mm
